LC橢圓齒輪流量計是計量流經管道內液體流量總量的容積式儀表，是現場累計式的儀表。具有較高的精度，受液體粘度變化影響較小，主要用于測量油類等昂貴介質或其他高粘度介質的累計流量計量，不適用腐蝕性液體。廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等.儀表具有較高的精度，具有量程大，精度高，使用和維修方便等特點。受液體黏度和壓力的變化影響較小。選用不同的制造材料，可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

橢圓齒輪流量計脈沖輸出型性能參數：

?★ 輸出信號：三線制脈沖輸出

?★?口徑：DN10-150

★?材質：鑄鐵、鑄鋼、不銹鋼

★?顯示：雙排數顯智能表頭，顯示瞬時流量和累計流量，帶遠傳功能； ?指針型

★?接口：法蘭、螺紋

★?供電：12V、24V

★?壓力：1.6MPa、2.5MPa、4.0MPa、6.3MPa

★?溫度：0-60°C ； 0-200°C

?

?

橢圓齒輪流量計脈沖輸出型常用型號：

選型所需參數：流體名稱、流體粘度、管道材質和口徑、最高最低工作壓力、介質溫度、流量范圍以及現場工況要求等。

?常用型號：LC-50A12

型號注解：橢圓齒輪流量計，測量介質為油類，溫度低于60度，DN50，額定壓力4.0MPa，表體材質為鑄鐵，精度0.5，指針型，三線制脈沖輸出信號，24V供電，法蘭連接。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

工作原理參考：

機械式橢圓齒輪流量計：http://m.changtu114.com/chanpin/detail/68

說明書下載：http://m.changtu114.com/xiazai/detail/137

?

?

電氣性能指標

工作電源：

? ? ? ? A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；

B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。

整機功耗：

A．外電源：<2W;

B．內電源：平均功耗1mW，可連續使用兩年以上。

脈沖輸出方式：

工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；

?定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V，低電平幅度≤0.2V， ? ? ? ? ? ? ? ? 單位脈沖代表體積量可設定范圍：0.001m3～100m3。單選擇該值時必須注意：定標脈 沖信號頻率應≤900Hz。

定標脈沖信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。

RS－485通信：

A．采用光電隔離RS－485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量；

B．由RS－485接口與HW－Ⅰ數據采集器配套，可組成電話網絡通信系統，一臺數據采集器可帶15臺流量計；

C．由RS－485接口與HW－Ⅱ數據采集器配套，可組成寬帶網絡通信系統，由INTERNET傳輸數據，一臺數據采集器可帶8臺流量計。

電流信號（光電隔離）

輸出與瞬時流量成正比的4～20mA電流信號，4mA對應0， 20 mA對應最大流量量程（該值可在一級菜單中進行設置），制式：兩線制或三線制，流量計可根據所插電流模塊自動識別，并正確輸出。

控制信號輸出：

A．下限報警信號：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA；

B．上限報警信號：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA；

C．關閥報警輸出（BC端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

D．電池欠壓報警輸出（BL端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

?

?

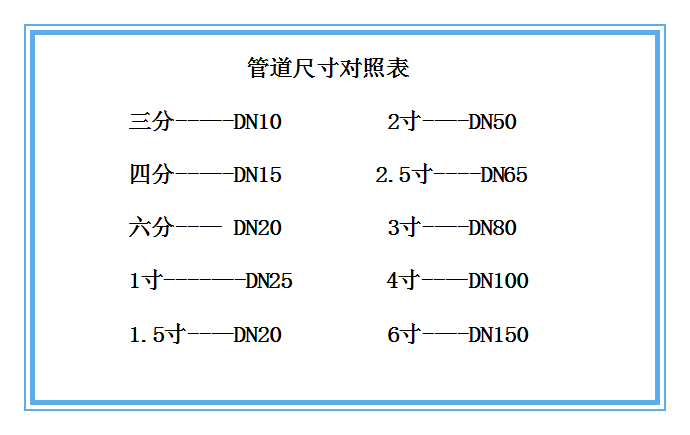

管道尺寸范圍對照表：

?

?

橢圓齒輪流量計脈沖輸出型主要技術參數
★?精度等級：普通型0.5級，高精度0.2級
★?介質壓力：普通型1.6MPa，高壓型3.2MPa
★?粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
★?介質溫度：普通型<120℃,高壓型<200℃
★?表體材質：鑄鐵、鑄鋼、不銹鋼等
★?轉動部件：鋁合金、不銹鋼等
★?本安防爆：ExiallAT3
★??連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
★?安裝方式；水平、垂直
★??口徑系列：DN10，15，20，25，40，50，80，100
★?壓力損失：≤0.1 MPa

?

?

保證精度測量范圍：

?

?

安裝與使用

1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同，安裝位置應注意便于讀書。

2.儀表盡量安裝在常溫場合，勿安裝在有害氣體及強烈熱輻射的場合，致使儀表計數器部分受損害。

3.橢圓齒輪盡可能安裝成水平位置，即刻度盤應該裝成垂直位置（分度“0” 應該在上面，以減少橢圓齒輪兩平面與殼體間的摩擦，降低零件磨損。

4.儀表安裝在泵的輸出端，若裝在吸入端，儀表過濾器壓力損失使泵的吸入負壓增大，泵轉軸處的液體外流也造成儀表的誤差增大，泵的吸入端的法蘭也應該防止漏氣，否則也會造成儀表的誤差增大。

5.在儀表前需裝過濾器，不讓大于0.2毫米的微粒通過，防止儀表因微粒而堵塞，過濾器應易于清洗。

6.儀表前最好安裝逆閥，使管道液體只能單向流動，防止計數器的損害。

7.儀表建議如圖5所示，設置旁路與閥，可安裝在水平垂直或其他方向館到上，自上而下，自下而上，自左而右，自右而左。

8.儀表在使用時，應該表內充滿液體，被測液體內不應該混有氣體，否則致使測量不準。液體混有氣體必須在儀表前安裝氣體分離器。

9.儀表安裝前，表前管道應仔細清除雜物，只有當儀表接至管道時，才能去除儀表接口上的封塞，以防雜物進入表內。在安裝儀表時，應防止雜物跌入管道。

10.流量超過規定最大流量時，橢圓齒輪隨著轉數提高而磨損增加，且壓力損失急劇增加，所以應避免使用，低于最小流量雖仍能計算，但誤差增大，液體黏度在10厘泊時儀表的啟動流量約為滿量程的1% 左右。

11.每臺儀表在出廠時都用7號機械油表在室溫條件下標定，油的黏度因室溫而異，常溫下月13厘泊。理論上容積式流量計的測量液體黏度變化，不會影響測量精度，但實際上因測量室內壁與橢圓齒輪之間存在著間隙，間隙中產生的泄露量受液體黏度影響而變化。

12.用于測量高度黏度液體時，一般均將液體加熱以降低黏度，然后再管道內流通，當儀表停用后，儀表內充滿的液體冷卻而變粘。如要在啟用，必須用蒸汽在標題外部把液體沖熱的方法加熱，待儀表內液體黏度降低后才能使用，否則粘液會要住傳動零件等致使損壞。嚴禁掃線蒸汽通過表體，以免損壞儀表。

13.被測液體溫度不應高于規定值，超過了甚至會卡住不動，液體溫度變化也造成黏度影響的附加誤差。另外，溫度增加也造成新月空間體積的增加，使儀表“走得慢”，測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵，橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。

14.管道中的流量不應急劇地增加或減少，應避免管道振動，水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。

15.壓力損失與液體流量的平方成正比，液體黏度增加，壓力損失也增大。

?

?

保管，包裝和運輸:

儀表應該保存在干燥的房間內，并要有專用的包裝箱，以防止儀表受損。

儀表裝箱時，刻度盤應放在上面，在木箱內應固定固牢，防止儀表移動，運輸時損壞。

包裝箱上應該有不易擦掉的標志：“向上”或“ ”，“精密儀表”或“符號”，“小心輕放”等字樣。

儀表的運輸，應該在裝箱后進行，應避免撞擊和劇烈震動。

儀表拆箱為安裝前，仍應封閉進出口，防止雜物進入儀表內。

?

?

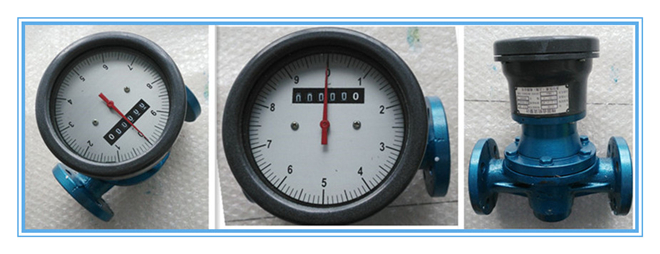

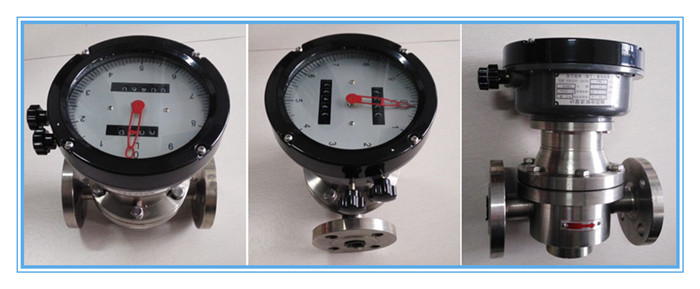

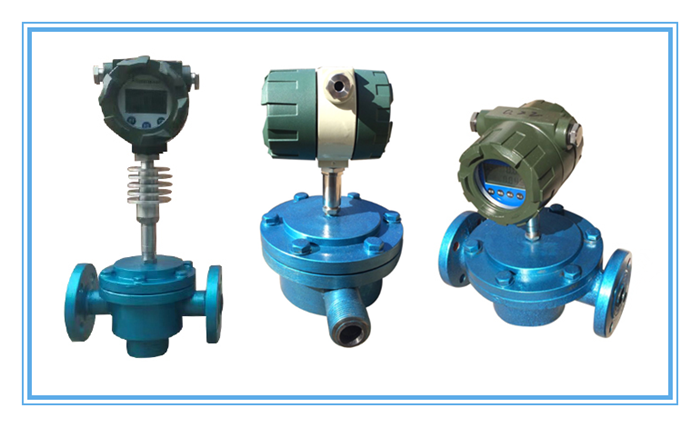

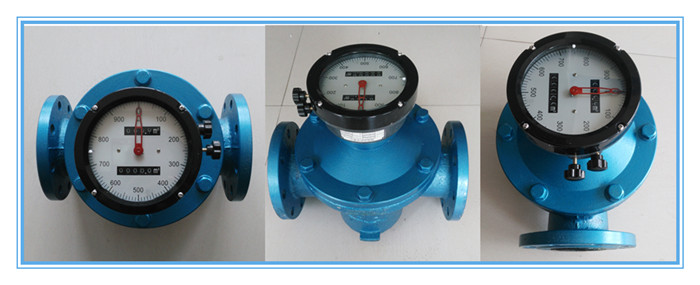

同系列樣品展示：

?

?
